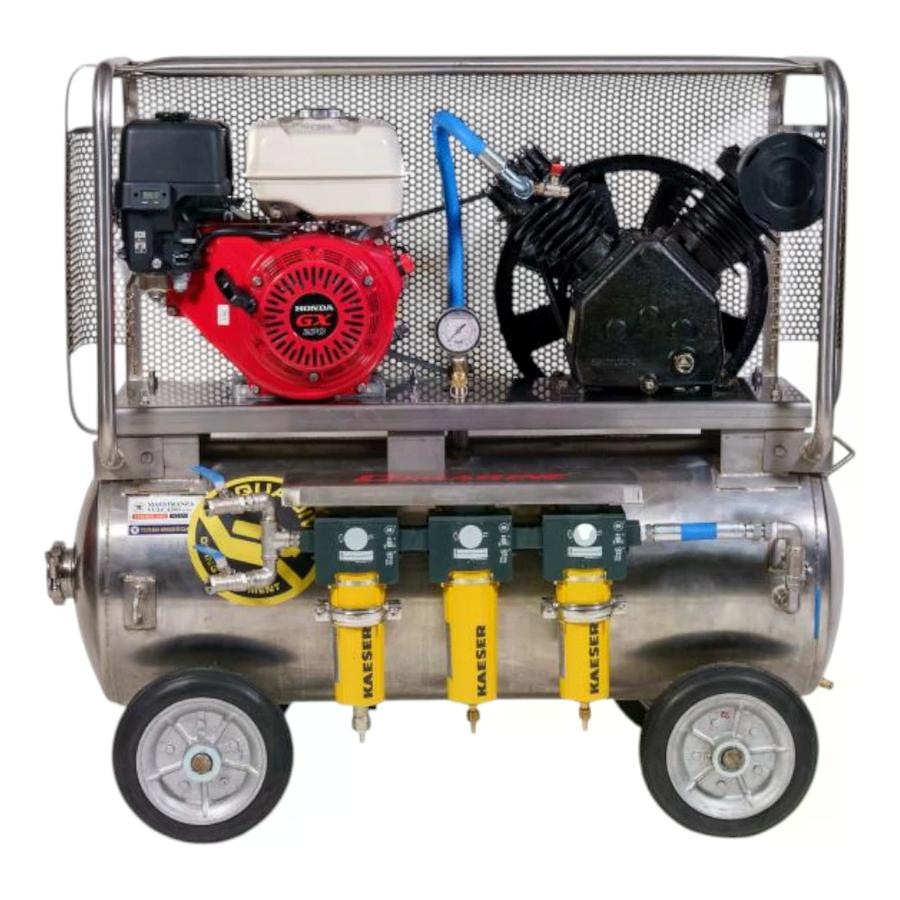

cCaracterísticas técnicas

Estanque:

• Estanque en Acero inoxidable AISI 304, 3mm.

• Soldado bajo sistema TIG, en cámara de nitrógeno • Capacidad 120 litros.

• Cabezales bombeados y pestañados, en 3mm • Fabricados para alta presión, 190 P.S.I.

• Testeado hidrostáticamente a una presión de 285 P.S.I.

• Protección partes móviles de Acero Inoxidable fabricado con plancha perforada.

• Apoyados 2 ejes con dos ruedas de 10” para facilitar su traslado.

• Manguera atoxica de alta presión para la descarga del compresor a estanque.

• Fittings en su totalidad en acero inoxidable.

• Soporte de silla y patas instaladas sobre sufrideras para evitar daños al manto

• Silla Vibra-Shock, para absorber vibraciones del compresor

• Tapa de registro para inspecciones y limpieza interior

• Azas de levante para facilitar su transporte.

• Soporte tipo horquilla para sujeción de batería de filtro.

• Manifold de descarga para el trabajo 1 buzo y otra para emergencias

• Cerificados según reglamento de Buceo, por 5 años desde fecha de fabricación.

Baterías de Filtro Kaeser

Modelo: F6KB - KB – Basic: Filtración de sólidos, líquidos y partículas sólidas. Capacidad de 1 micrón, con despiche

automático

Flujo volumétrico 0.6 m3/min

Presión diferencial con filtro nuevo (seco) <0,03 bar

Presión diferencial inicial en saturación <0,14 bar

Contenido residual máx. de aerosol <0,10 mg/m3

Sobrepresión máx./mín. 16 bar / 2 bar

Temperatura ambiente +3 hasta +50 °C

Temperatura de entrada del aire comprimido +3 hasta +66 °C

Conexión de aire comprimido G 1/2

Versión del purgador de condensado Automático

Medidas (an x prof x al) 155 mm x 87 mm x 358 mm

Peso 3.6 kg

Modelo: F6KE - KE – Extra: Aplicación similar al filtro KB, pero para una calidad superior de aire comprimido. Separador

de aceite, capacidad de 0,1 micrón, con despiche automático

Flujo volumétrico 0.6 m3/min

Presión diferencial con filtro nuevo (seco) <0,05 bar

Presión diferencial inicial en saturación <0,20 bar

Contenido residual máx. de aerosol <0,01 mg/m3

Sobrepresión máx./mín. 16 bar / 2 bar

Temperatura ambiente +3 hasta +50 °C

Temperatura de entrada del aire comprimido +3 hasta +66 °C

Conexión de aire comprimido G 1/2

Versión del purgador de condensado Automático

Medidas (an x prof x al) 155 mm x 87 mm x 358 mm

Peso 3.6 kg

Modelo: F6KA de KA – Adsorption: Exclusivamente para eliminar vapores y olores de aceite. Elemento de filtro de carbón

activo, despiche manual.

Flujo volumétrico 0.6 m3/min

Presión diferencial en estado nuevo (seco) <0,03 bar

Sobrepresión máx./mín. 16 bar / 2 bar

Temperatura ambiente +3 hasta +50 °C

Temperatura del aire comprimido en la entrada +3 hasta +66 °C

Punto de rocío a la entrada máx. +7 °C

Conexión de aire comprimido G 1/2

Versión del purgador de condensado Manual

Dimensiones (an × prof × al) 155 mm × 87 mm × 348 mm

Peso 2.3 kg

Recomendaciones:Cambio cada 6 meses y lavar cada 10 días en ambiente salino, solo la carcasa.

Motor:

• Potenciado por Motor Honda, modelo GX270 de 9 Hp, a Gasolina.

Cabezal:

• Marca Schulz, fabricación Brasileña. • Cuerpo de fierro Fundido • Versión:

o MSV-20MAX

o Caudal de 19,98 P3/min

o Presión máxima de 9,65 bares

Manómetro:

• Manómetro con Glicerina Ø 2 1/2” ( 63 mm )

• Esfera: Ø 2 1/2” ( 63 mm )

• Caja: acero inoxidable AISI 304

• Conexión: 1/4 NPT en bronce

• Mecanismo: bronce fosfórico

• Aplicación: trabajo pesado en instalaciones sometidas a presiones pulsantes y/o vibraciones

• Escala Doble: psi/bar

Mantención de Compresor:

• Usar solamente Aceite de origen vegetal para cabezal.

• Revisar diariamente nivel de aceite de cabezal y motor.

• Purgar diariamente el estanque de la unidad compresora.

• Cambio de aceite del cabezal del compresor cada 60 horas.

• Cambio de aceite motor Honda según recomendación fabricante (80 HORAS).

• Trabajar motor de compresor máximo a 75% de velocidad de diseño (3.200r.p.m.)

• Limpiar filtro de admisión del cabezal cada 90 horas.

• Inspeccionar y limpiar interiormente estanque acumulador cada 12 meses.
