Compresor de Buceo Aquadive 120 4mm 2 Eje Pro GX270 20MAX F3K

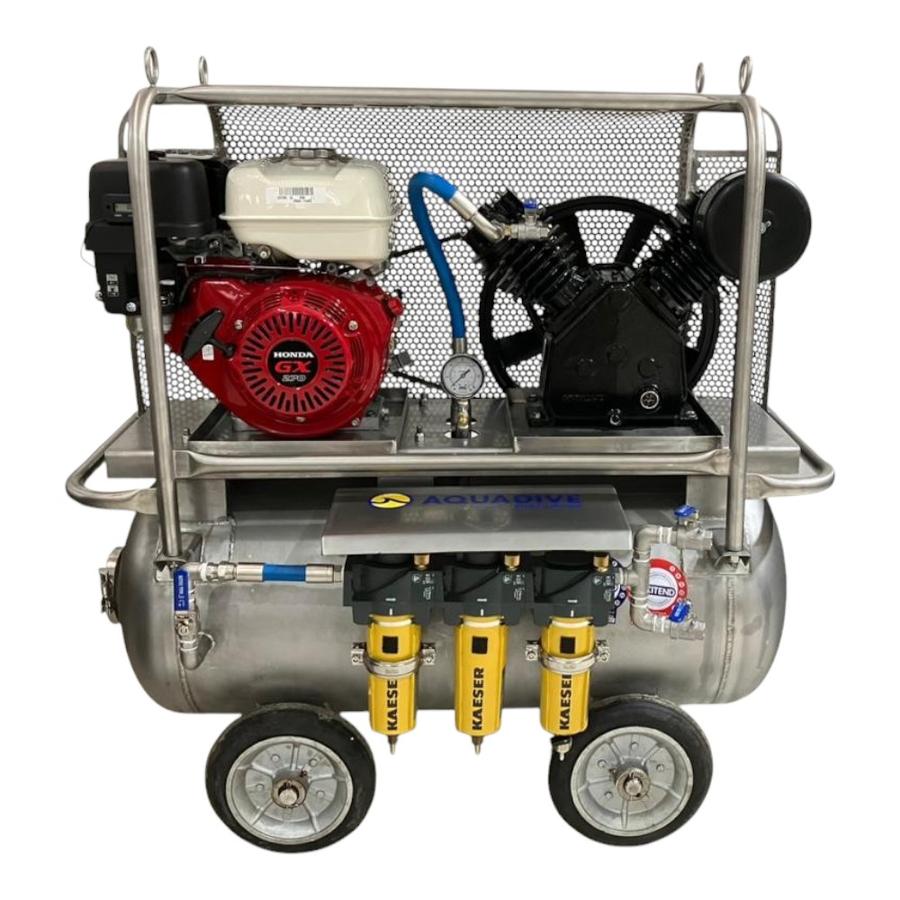

Compresor AquaDive 120 4mm 2 eje Pro GX270 20MAX F3K

Equipo compresor de aire respirable diseñado para trabajos exigentes y aplicaciones de buceo profesional, fabricado con estanque en acero inoxidable certificado y componentes de alta resistencia. Incorpora motor Honda de 9 HP, cabezal Schulz de alto rendimiento y sistema de filtración Kaeser para garantizar aire comprimido limpio, seguro y confiable. Su estructura robusta y portátil permite un uso eficiente en ambientes exigentes, ofreciendo durabilidad, seguridad y fácil mantención.

Características técnicas

Estanque:

• Estanque en Acero inoxidable 304 en 4mm de espesor tapa y manto, certificado por ultra sonido.
• Prueba hidrostática por organismo de inspección acreditado Tipo A, según NCH .
• Producto conforme con norma ASME VIII div. I y ASME V
• Capacidad 120 litros.
• Cabezales bombeados y pestañados.
• Fabricados para presión de 150 P.S.I.
• Testeado hidrostáticamente a una presión de 300 P.S.I. equivalente a 1.5 veces su presión.
• Protección partes móviles para conjunto Cabezal/Motor de Acero Inoxidable.
• Apoyados 1 ejes con dos ruedas de 8” para facilitar su traslado y 2 patas de apoyo.
• Manguera atoxica con revestimiento de protección, largo 50 cm para la descarga del cabezal al estanque con conexión de acero inoxidable
• Fittings en su totalidad en acero inoxidable.
• Soporte de silla y patas instaladas sobre sufrideras para evitar daños al manto.
• Silla en acero inoxidable Vibra-Shock, para absorber vibraciones del compresor
• Tapa de registro acero 316 tipos caldera para inspecciones y limpieza interior de 4”.
• Purga manual ubicada en la parte inferior del estanque.
• Soporte tipo horquilla para sujeción de batería de filtro.
• Manifold de descarga para trabajo 1 buzo y otra para emergencias en ½” y válvula de corte rápido en salida.
Certificados según reglamento de Buceo, por 5 años desde fecha de fabricación

Baterías de Filtro Kaeser

Modelo: F6KB - KB – Basic: Filtración de sólidos, líquidos y partículas sólidas. Capacidad de 1 micrón, con despiche automático

Flujo volumétrico 0.6 m3/min
Presión diferencial con filtro nuevo (seco) <0,03 bar
Presión diferencial inicial en saturación <0,14 bar
Contenido residual máx. de aerosol <0,10 mg/m3
Sobrepresión máx./mín. 16 bar / 2 bar
Temperatura ambiente +3 hasta +50 °C
Temperatura de entrada del aire comprimido +3 hasta +66 °C
Conexión de aire comprimido G 1/2
Versión del purgador de condensado Automático
Medidas (an x prof x al) 155 mm x 87 mm x 358 mm
Peso 3.6 kg

Modelo: F6KE - KE – Extra: Aplicación similar al filtro KB, pero para una calidad superior de aire comprimido. Separador de aceite, capacidad de 0,1 micrón, con despiche automático

Flujo volumétrico 0.6 m3/min
Presión diferencial con filtro nuevo (seco) <0,05 bar
Presión diferencial inicial en saturación <0,20 bar
Contenido residual máx. de aerosol <0,01 mg/m3
Sobrepresión máx./mín. 16 bar / 2 bar
Temperatura ambiente +3 hasta +50 °C
Temperatura de entrada del aire comprimido +3 hasta +66 °C
Conexión de aire comprimido G 1/2
Versión del purgador de condensado Automático
Medidas (an x prof x al) 155 mm x 87 mm x 358 mm
Peso 3.6 kg

Modelo: F6KA de KA – Adsorption: Exclusivamente para eliminar vapores y olores de aceite. Elemento de filtro de carbón activo, despiche manual.

Flujo volumétrico 0.6 m3/min
Presión diferencial en estado nuevo (seco) <0,03 bar
Sobrepresión máx./mín. 16 bar / 2 bar
Temperatura ambiente +3 hasta +50 °C
Temperatura del aire comprimido en la entrada +3 hasta +66 °C
Punto de rocío a la entrada máx. +7 °C
Conexión de aire comprimido G 1/2
Versión del purgador de condensado Manual
Dimensiones (an × prof × al) 155 mm × 87 mm × 348 mm
Peso 2.3 kg
Recomendaciones: Cambio cada 6 meses y lavar cada 10 días en ambiente salino, solo la carcasa.


Motor:
• Potenciado por Motor Honda, modelo GX270 de 9 Hp, a Gasolina.


Cabezal:

• Marca Schulz, fabricación Brasileña. • Cuerpo de fierro Fundido • Versión:
o MSV-20MAX
o Caudal de 19,98 P3/min
o Presión máxima de 9,65 bares


Manómetro:
• Manómetro con Glicerina Ø 2 1/2” ( 63 mm )
• Esfera: Ø 2 1/2” ( 63 mm )
• Caja: acero inoxidable AISI 304
• Conexión: 1/4 NPT en bronce
• Mecanismo: bronce fosfórico
• Aplicación: trabajo pesado en instalaciones sometidas a presiones pulsantes y/o vibraciones
• Escala Doble: psi/bar

Válvula de seguridad:
• Válvula de seguridad 11 bar (159 psi) certificada Italiana, número de serie por lote.

Mangueras:
• Atoxicas de alta presión con revestimiento de protección, aprobada en EU N°1935/2004, 2023/2006, FDA N° 21 CFR 177.2600, BFR XXI CAT. 2, RF. Máxima presión 60 bar

Mantención de Compresor:
• Usar solamente Aceite de origen vegetal para cabezal.
• Revisar diariamente nivel de aceite de cabezal y motor.
• Purgar diariamente el estanque de la unidad compresora.
• Cambio de aceite del cabezal del compresor cada 60 horas.
• Cambio de aceite motor Honda según recomendación fabricante (80 HORAS).
• Trabajar motor de compresor máximo a 75% de velocidad de diseño (3.200r.p.m.)
• Limpiar filtro de admisión del cabezal cada 90 horas.
• Inspeccionar y limpiar interiormente estanque acumulador cada 12 meses.

Mantención de Batería de Filtros:
• Purgar diariamente los Filtros y lavar con agua dulce.
• Cambiar elementos de Filtros cada 6 meses.
